Quelle est la bonne manière de ramasser les PCB lors de leur manipulation ?

Une manipulation appropriée des cartes de circuits imprimés (PCB) est cruciale dans l’industrie de la fabrication électronique. En tant que principal fournisseur de manipulation de PCB, nous comprenons l’importance de ramasser correctement les PCB. Dans ce blog, nous examinerons les méthodes appropriées pour ramasser les PCB lors de leur manipulation, en soulignant leur importance et en fournissant des informations pratiques.

L’importance d’une bonne manipulation des PCB

Les PCB constituent l’épine dorsale des appareils électroniques et contiennent des circuits et des composants complexes. Une mauvaise manipulation peut entraîner divers problèmes, tels que des rayures, des broches pliées et un délaminage, qui peuvent affecter la fonctionnalité et la fiabilité du produit final. Il est donc essentiel d’adopter les bonnes techniques lors du ramassage des PCB afin de minimiser les risques de dommages.

Facteurs à considérer avant de ramasser des PCB

Avant de vous procurer un PCB, plusieurs facteurs doivent être pris en compte. Ces facteurs incluent la taille et le poids du PCB, le type de surface sur laquelle il repose et la présence de composants fragiles.

1. Taille et poids: La taille et le poids du PCB déterminent la méthode de manipulation appropriée. Les PCB plus gros et plus lourds peuvent nécessiter l'utilisation d'équipements spécialisés, tandis que les PCB plus petits et plus légers peuvent être manipulés manuellement. Par exemple, un petit PCB utilisé dans un téléphone portable peut être soigneusement ramassé à la main, tandis qu'un gros PCB destiné à un serveur peut nécessiter un bras robotique.
2. Type de surface: La surface sur laquelle le PCB est placé peut également affecter le processus de manipulation. Une surface lisse et plane facilitera la saisie du PCB sans causer de dommages. D’un autre côté, une surface rugueuse ou inégale peut nécessiter des soins supplémentaires pour éviter les rayures ou autres types de dommages.
3. Composants fragiles: Si le PCB contient des composants fragiles, tels que des micropuces ou des connecteurs, une attention particulière doit être portée pour éviter de les endommager. Lorsque vous soulevez le PCB, assurez-vous de le saisir fermement mais doucement, en évitant toute pression directe sur les composants.

Techniques appropriées pour ramasser les PCB

Il existe plusieurs techniques qui peuvent être utilisées pour collecter correctement les PCB, en fonction des exigences et des circonstances spécifiques. Voici quelques méthodes courantes :

1. Manutention manuelle: La manipulation manuelle convient aux PCB petits et légers. Lorsque vous saisissez manuellement un PCB, il est important de le tenir par les bords ou les coins pour éviter de toucher les composants. Utilisez des mains propres et sèches ou portez des gants antistatiques pour éviter les dommages causés par les décharges électrostatiques (ESD).
2. Ramassage sous vide: Le ramassage sous vide est une méthode populaire pour manipuler les PCB, en particulier dans les processus de fabrication automatisés. Une pince à vide est utilisée pour créer une force d'aspiration sur la surface du PCB, permettant de le soulever et de le déplacer en toute sécurité. Cette méthode est douce pour le PCB et peut être utilisée pour une large gamme de tailles et de formes.

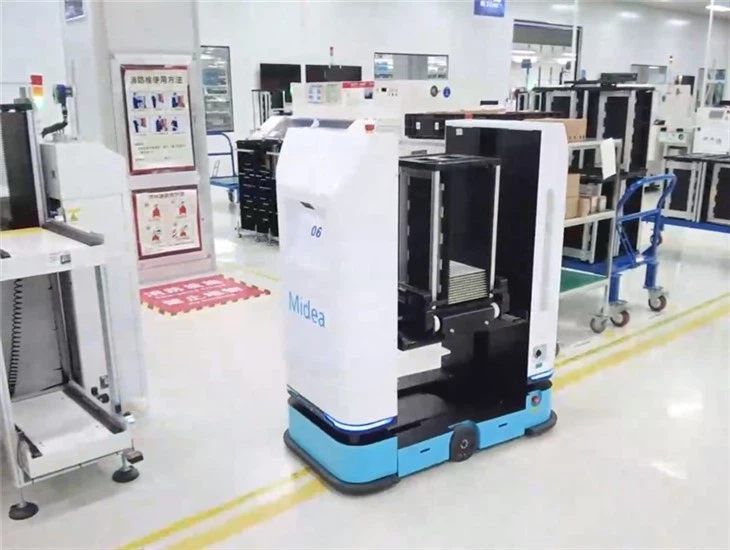

3. Manipulation robotisée: La manipulation robotisée est idéale pour les environnements de production à volume élevé. Les robots peuvent être programmés pour ramasser les PCB avec précision et cohérence, réduisant ainsi le risque d'erreur humaine.Robot CMSetRobots de chargement et de déchargement SMTsont des exemples de solutions robotiques couramment utilisées dans la manipulation des PCB. Ces robots peuvent être équipés de différents types de pinces, telles que des pinces à vide ou des pinces mécaniques, en fonction des exigences spécifiques du PCB.

Considérations particulières pour les systèmes basés sur la vision

Dans certains cas, des systèmes basés sur la vision sont utilisés pour améliorer la précision de la manipulation des PCB.Robots de chargement et de déchargement CMS Vison Onlysont équipés de caméras et de capteurs capables de détecter la position et l'orientation du PCB. Cela permet au robot de prélever le PCB avec une plus grande précision, même dans des environnements de production complexes.

Lors de l'utilisation de systèmes basés sur la vision, il est important de s'assurer que les conditions d'éclairage sont optimales. Un mauvais éclairage peut affecter la précision du système de vision, entraînant un positionnement ou une manipulation incorrecte du PCB. De plus, le système de vision doit être calibré régulièrement pour maintenir sa précision.

Formation et mesures de sécurité

Une formation adéquate est essentielle pour toute personne impliquée dans la manipulation des PCB. Les opérateurs doivent être formés aux techniques correctes de ramassage des PCB, ainsi qu'aux mesures de sécurité à prendre. Cela comprend le port d'un équipement de protection individuelle (EPI) approprié, tel que des gants antistatiques et des lunettes de sécurité.

En plus de la formation, des mesures de sécurité doivent être mises en œuvre sur le lieu de travail. Cela comprend la fourniture d'une zone de travail propre et organisée, l'utilisation de conteneurs de stockage appropriés pour les PCB et la garantie que tout l'équipement de manutention est en bon état de fonctionnement.

Conclusion

Ramasser correctement les PCB pendant la manipulation est une étape critique du processus de fabrication électronique. En tenant compte de la taille et du poids du PCB, du type de surface et de la présence de composants fragiles, et en utilisant les techniques appropriées telles que la manipulation manuelle, le ramassage sous vide ou la manipulation robotisée, le risque de dommages peut être minimisé. Les systèmes basés sur la vision peuvent améliorer encore la précision de la manipulation des PCB, mais un éclairage et un étalonnage appropriés sont nécessaires.

En tant que fournisseur de PCB Handling, nous nous engageons à fournir des solutions de haute qualité qui répondent aux besoins de nos clients. Notre gamme deRobot CMS,Robots de chargement et de déchargement SMT, etRobots de chargement et de déchargement CMS Vison Onlysont conçus pour garantir une manipulation sûre et efficace des PCB.

Si vous souhaitez en savoir plus sur nos produits et sur la manière dont ils peuvent bénéficier à votre processus de fabrication, nous vous encourageons à nous contacter pour une discussion plus détaillée. Nous sommes impatients de travailler avec vous pour améliorer vos opérations de manipulation de PCB.
